国产三级久久-国产三级精品在线观看-国产三级精品在线-国产三级精品三级在专区-国产三级精品三级在线专区91-国产三级精品三级在线专区1

產品概述

GL-A2型系列防凍劑（粉劑或液體）是冬季混凝土施工用的普通型外加劑，具有提 高混凝土早期強度，降低混凝土拌合水的結冰溫度，提高混凝土抗凍性等性能，可防止 混凝土早期受凍，保證混凝土冬季施工質量，適用于冬季泵送混凝土。

GL-A2系列防凍劑有粉劑和液體型兩種產品，具有早強、防凍、減水、塑化、提高 耐久性能等效果，對鋼筋無銹蝕作用。

技術性能

摻 GL-A2型防凍劑的混凝土在-5、-10、-15 度 7 天抗壓強度比分別大于 20%、12%、 10%，標養后到 28 天抗壓強度比大于 95%。（參照標準 JC475-2004、GB18588-2001）

推薦摻量

推薦摻量：3～5%·C（占膠凝材料總重）依據現場試驗確定最佳摻量，參考下表。

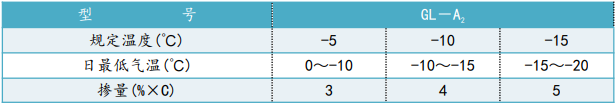

摻量與溫度

使用方法

1、GL-A2系列防凍劑粉劑型，不需加水溶解，可將干粉直接與混凝土拌合物集料進 行攪拌，適當延長混凝土攪拌時間 1-2 分鐘。

2、GL-A2防凍劑適用于采用綜合蓄熱法施工的現澆和預制混凝土。

3、摻入 GL-A2防凍劑的混凝土應按 JC475-2004《混凝土防凍劑》標準試驗，冬季 施工遵守 GB50204-2015《混凝土結構工程施工驗收規范》與 GB50119-2013《混凝土外 加劑應用技術規范》的有關規定。

4、配制混凝土所用的原材料應符合 GB/T14685-2011 的規定。

5、使用 GL-A2 防凍劑拌制的混凝土須采取保濕、保溫養護。

6、混凝土澆注時，應留有試塊與結構同條件養護。

注意事項

1、氣溫低于-5℃時，可用熱水拌合混凝土：水溫高于 65℃時，熱水應先與骨料拌 合，再加入水泥。

2、氣溫低于-10℃，骨料應采取加熱措施。骨料凍結成塊時須加熱，加熱溫度不得 高于 65℃,應避免灼燒，用蒸汽直接加熱骨料帶入的水分，應從拌合水中扣除。

3、環境溫度低于-15℃時，水應加熱到 70℃～80℃，砂石不得含有冰塊。

4、混凝土原材料加熱應優先采用加熱水的方法，當加熱水仍不能滿足要求時，再 對骨料進行加熱。當水、骨料達到規定溫度仍不能滿足熱工計算要求時，可提高水溫到 100℃，但水泥不得與 80℃以上的水直接接觸。

5、混凝土澆搗完畢后，立即覆蓋保溫材料（塑料布、巖棉等），防止失水。

包裝存放

1、防凍劑粉劑型產品為袋裝，每袋 50kg。存放時注意防潮，以防結塊，若結塊需 粉碎后使用，不影響使用效果。如存放時間較長使用時需進行檢驗，檢驗合格后方可使 用。

2、防凍劑液體采用罐裝，如低溫失水變稠，重新檢測合格后方可使用。
